全局库:全局库是一个与具体项目无关的单独文件，可以将程序、组态等保存至库中分享给其它用户。此外随TIA Portal软件安装的库也位于全局库中。

一、全局库的建立过程

1.全局库的建立（演示TIA版本为V18)

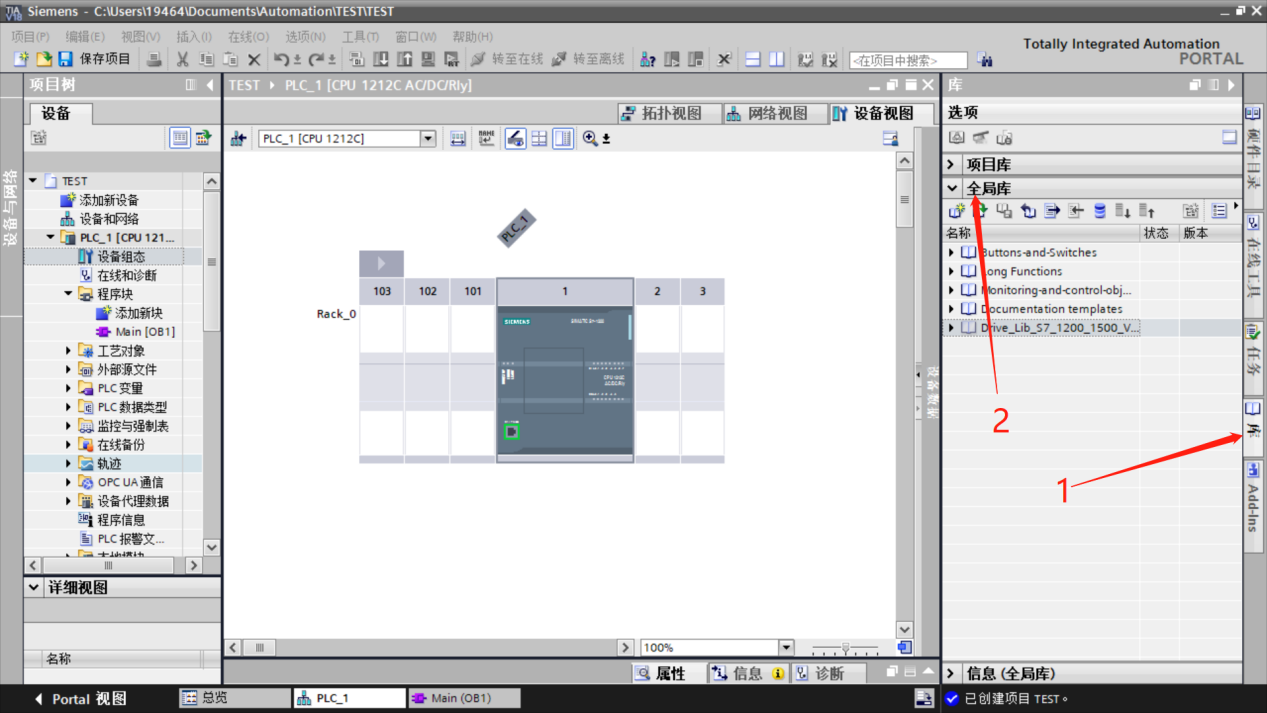

(1)打开TIA Portal创建新项目TEST,打开“库”任务卡进入全局库。（如图1示）

                                                                                 图1打开全局库

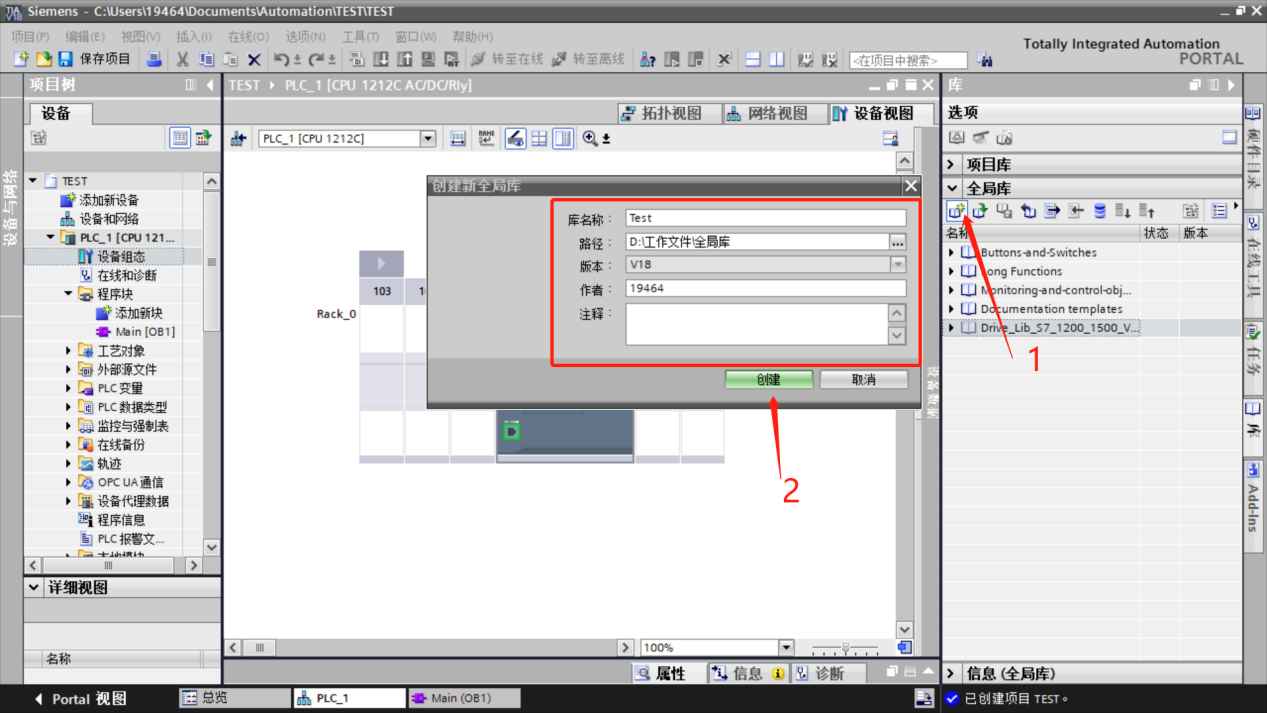

(2)点击“创建新全局库”，在弹出的对话框中，可以自定义库的名称，更改保存库的路径、作者以及需要添加的注释。（如图2示）

                                     图2创建新全局库

2.添加库元素

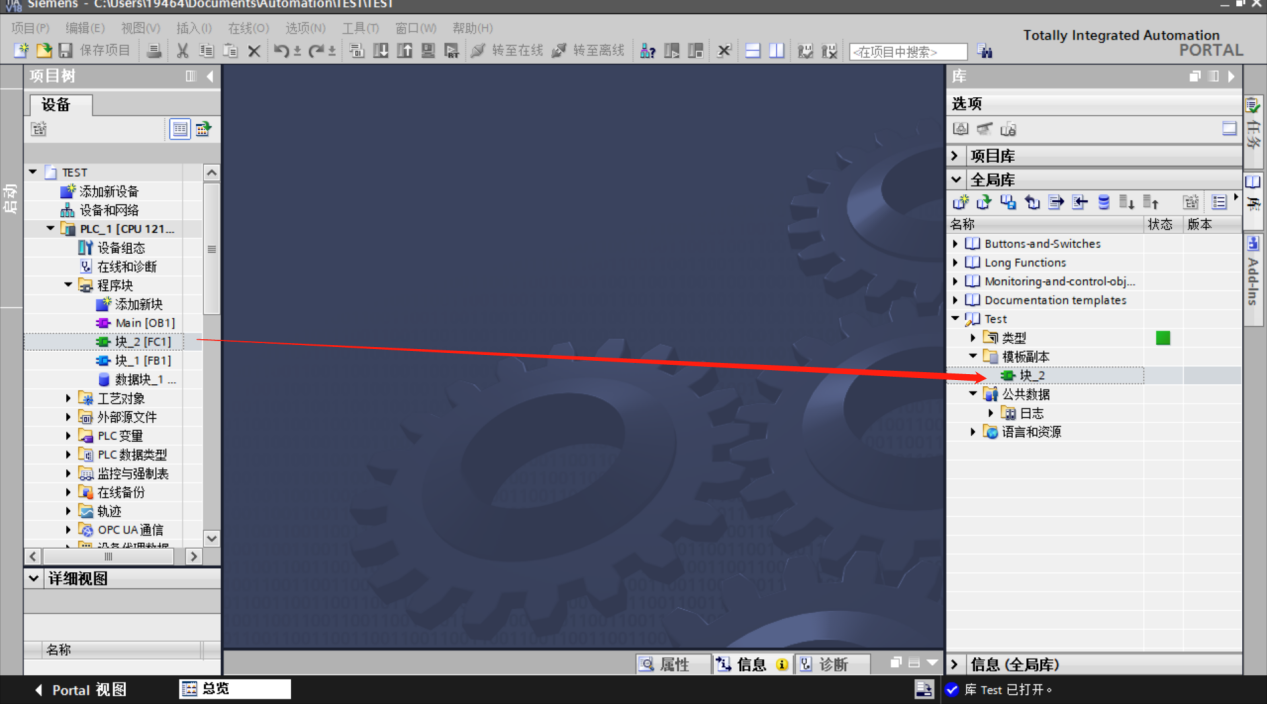

通过拖放的方式在库的类型或模板副本中添加元素，在”TEST“项目中添加新PLC,创建 FC1,将其拖入全局库“Test”的模板副本。（如图3示）

                                                                          图3添加库元素

3.保存库

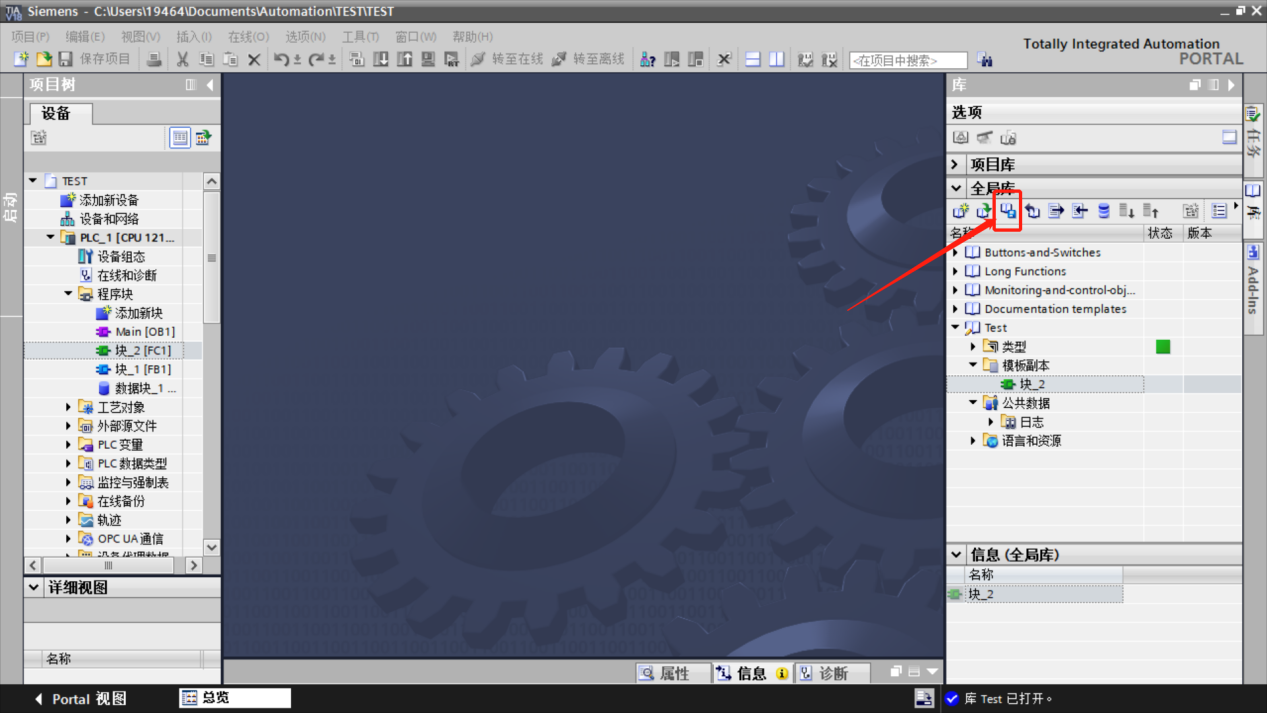

选择要保存的库，点击“保存对库所做的更改”按钮保存库。(如图4示)

                                                                          图4保存库

4.关闭库

选择要关闭的库，点击“关闭全局库”按钮关闭库。(如图5示)

                                                               图5关闭库

二、全局库的打开与调用

1.全局库的打开

(1)打开新的 TIA Portal 项目“NEW”，点击“打开全局库”按钮，浏览选择并打开目标全局库文件。(如图6示)

                                                                         图6打开库

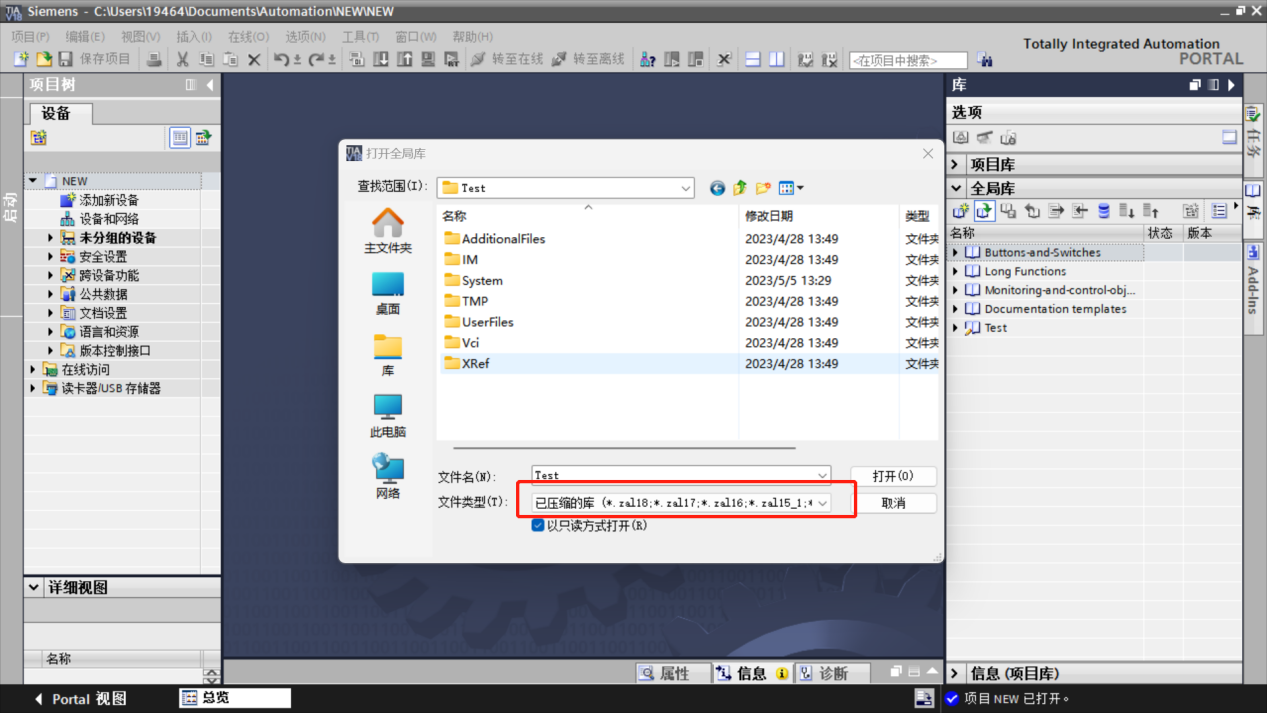

(2)文件类型为全局库时，没有要选择的库，可点击文件类型下拉菜单中选择已压缩的库。(如图7示)

                                                     ;                    图7压缩库

2.调用库元素

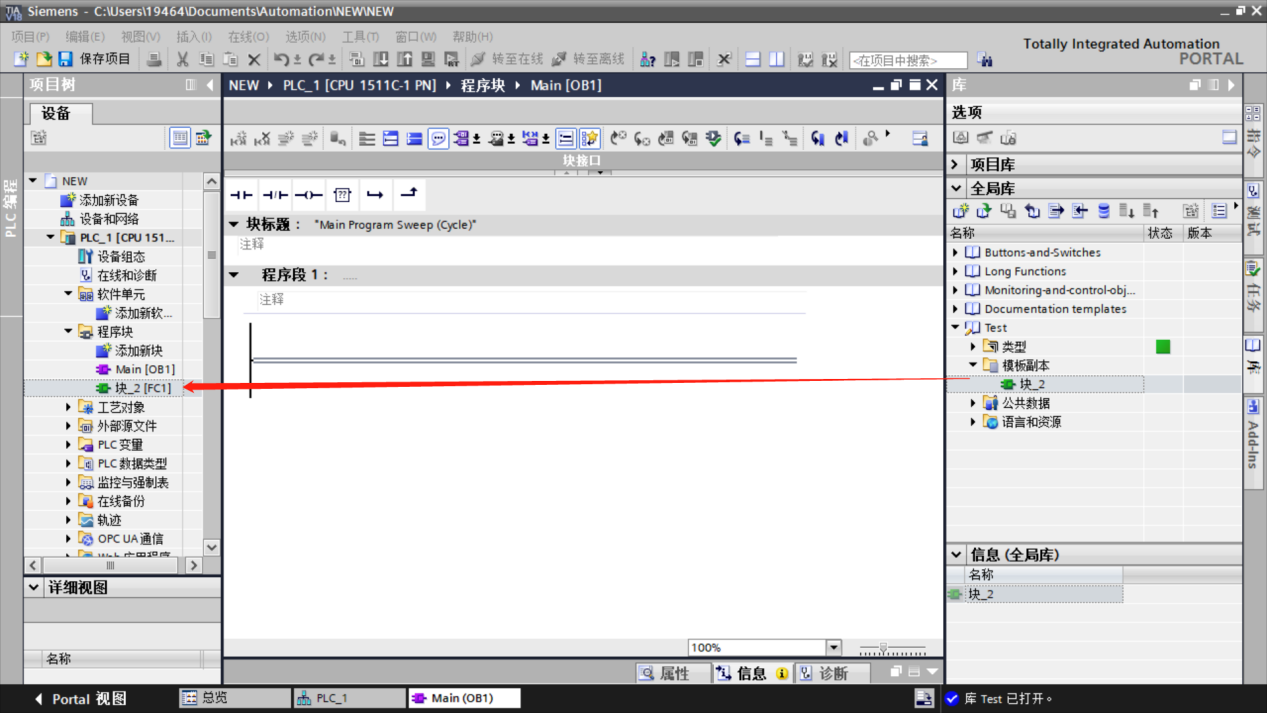

新建 PLC，将全局库“库1”模板副本中的FC1拖入PLC程序。(如图8示)

                                                            图8调用库
